6. Создание расширенной справки для маскированных подсистем

Редактор маски имеет весьма ограниченные возможности по созданию справочной системы. В окне Block Help (справка блока) на вкладке Documentation (документация) допускается вводить лишь текстовые сообщения и нет возможности напрямую ввести рисунки, формулы и т.д. К тому же с тексты, написанные на русском языке, могут оказаться не читаемыми. Выход из создавшейся ситуации может быть следующим: создать HTML-файл со справочной информацией и в окне Block Help записать команду для открытия данного файла справочной системой MATLAB. Такая команда может выглядеть следующим образом:

web(['file:///' which('help_1.htm')]);

где help_1.htm – имя файла со справочной информацией,

which – команда, возвращающая полный путь указанного в качестве параметр файла.

web – команда, обеспечивающая запуск справочной системы и загрузку в нее нужного файла.

Для корректной работы такой справки необходимо, чтобы файл модели и файл справки находились в одной папке, и данная папка была установлена как рабочая (графа Current directory в основном окне MATLAB). На рис. 6.1 показана модель с маскированным блоком Transfer Fcn и окно справки для этого блока.

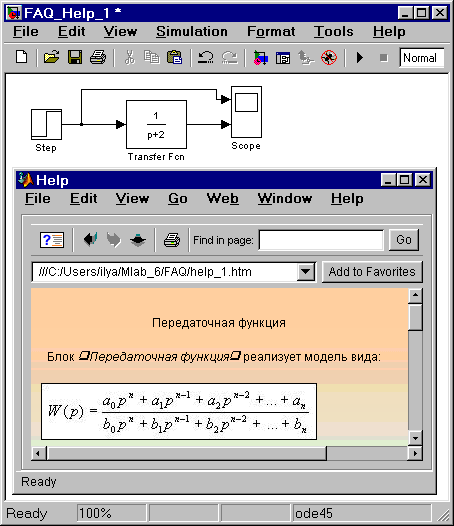

Рис 6.1. Окна модели и справочной системы

[Скачать пример]
