5. Отображение рисунков в окне модели

Для повышения наглядности модели может потребоваться поместить в окне модели рисунок. Стандартные средства для этого отсутствуют.

Для того чтобы обойти это ограничение необходимо:

1. Создать пустую подсистему.
2. Выполнить ее маскирование (Edit\Mask Subsystem).
3. Открыть окно редактирования маски(Edit\Edit Mask…).
4. На вкладке Icon в графе Drawing Commands указать команду для считывания из файла и отображения графического образа, например:

image(imread('Picture_1.bmp','bmp'))

где первый параметр – имя графического файла, а второй – его тип.

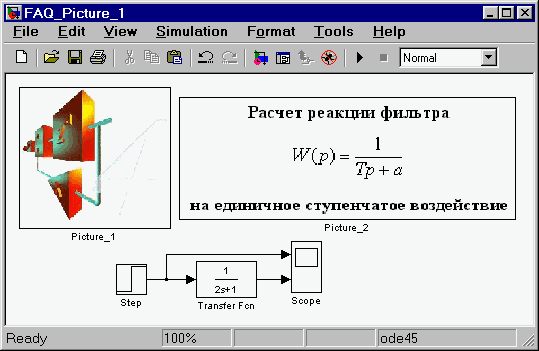

На рис. 5.1 показан пример окна модели с созданными таким образом рисунками.

Рис 5.1. Пример модели с рисунками

[Скачать пример]
