4. Вывод значений вектора в несколько колонок в блоке Display

Блок Display обеспечивает вывод значений сигнала в цифровой форме. При этом в окне блока может отображаться как скалярный сигнал (одно значение), так и вектор или матрица. При отображении векторного сигнала большой размерности все значения вектора могут не поместиться на экран. В этом случае можно использовать блоки Submatrix из библиотеки DSP Blockset для извлечения из вектора новых векторов с фиксированным числом строк (например, первый блок Submatrix извлекает значения с 1 по 20 строку, второй - с 21 по 40 и т.д. ) и, затем, подать эти векторы на блок Matrix Concatenation, указав горизонтальный метод конкантенации. В результате на Display будет выведены значения сигнала в несколько колонок (матрица значений сигнала).

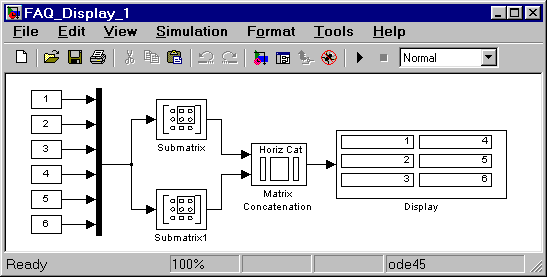

На рис 4.1 показан пример модели реализующий представленную методику. В примере значения вектора из 6 элементов выводится блоком Display в две колонки.

Рис 4.1. Пример модели, использующей вывод значений вектора в несколько колонок

[Скачать пример]
