2. Форматирование графиков в окне блока Scope

Окно блока Scope отображающее графики сигналов имеет очень ограниченные возможности по изменению внешнего вида окна и графиков. Фактически можно изменять лишь масштаб отображения графиков, а команды изменения цветов линий и фона окна, толщины линий, размера и типа шрифтов и т.п. недоступны. Чтобы получить доступ к этим возможностям необходимо после проведения расчетов открыть окно блока Scope и в основном окне MATLAB ввести следующие команды:

set(0,'ShowHiddenHandles','On')

set(gcf,'menubar','figure')

После выполнения этих команд в окне блока Scope появится меню как это показано на рис. 2.1.

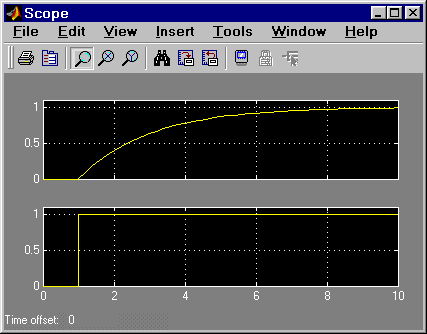

Рис 2.1. Окно блока Scope

Используя команды меню Edit/Figure Properties… , Edit/Axes Properties… и Edit/Current Object Properties… можно изменить внешний вид окна, осей и самих графиков в соответствии со своими требованиями. Пример таких изменений показан на рис. 2.2. Изложенное выше относится и к другим блокам, предназначенным для просмотра графиков:  Power Spectral Density,  Averaging Power Spectral Density, Cross Correlator и т.п.

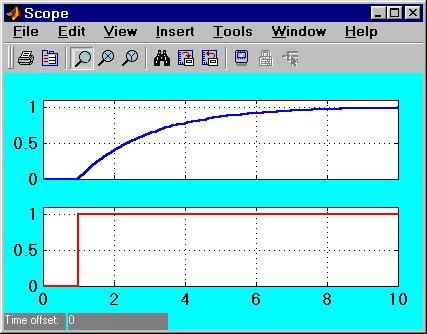

Рис 2.2. Измененное окно блока Scope

[Скачать пример]
