1. Использование переменных для задания параметров блоков

Параметры блоков Simulink можно задавать не только как числовые параметры, но и как имена переменных. Значения переменных необходимо задать перед началом расчета. Такой способ задания параметров удобен, если требуется проводить расчеты для множества вариантов параметров блоков модели. На рис.1.1 показана схема такой модели. Параметры блока “Передаточная функция” заданы переменными a, b и c. Окно параметров блока “Передаточная функция” показано на рис. 1.2

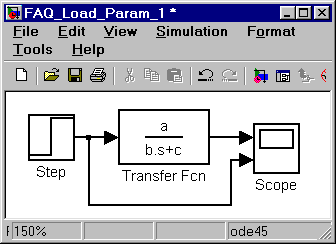

Рис 1.1. Модель, в которой параметры блоков заданы как имена переменных

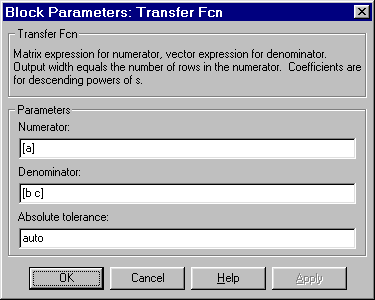

Рис 1.2. Окно параметров блока “Передаточная функция"

Ввод значений переменных можно выполнить из командного окна MATLAB. Для этого после приглашения (символ >>) необходимо напечатать команды для присвоения переменным значений, например:

a = 1
b = 2
c = 1

После этого можно выполнить расчет.

В том случае, если параметров много, можно создать m-файл с командами присвоения переменным значений, открыть его из командного окна MATLAB (файл будет открыт в окне отладчика) и запустить его на выполнение командой меню Debug\Run.

[Скачать пример]
