Советы пользователям SimPowerSystems от ведущего раздела

3. Модернизация блока Fourier

В состав дополнительной библиотеки измерительных блоков входит блок Fourier, позволяющий измерить амплитуду и фазу гармонических составляющих сигнала. Для определения амплитуды и фазы гармоники в параметрах блока необходимо задать Fundamental frequency (базовую частоту) и Harmonic n (номер гармоники). На выходах блока формируется magnitude (амплитуда гармоники) и angle (фаза гармоники). На практике, исследователя довольно часто интересует не одна или небольшое число гармоник, а их достаточно широкий диапазон. Однако блок позволяет получить характеристики лишь одной гармоники. Это весьма неудобно при исследовании большого числа гармоник, поскольку число блоков Fourier, которые следует установить на схеме, будет равно числу исследуемых гармоник.

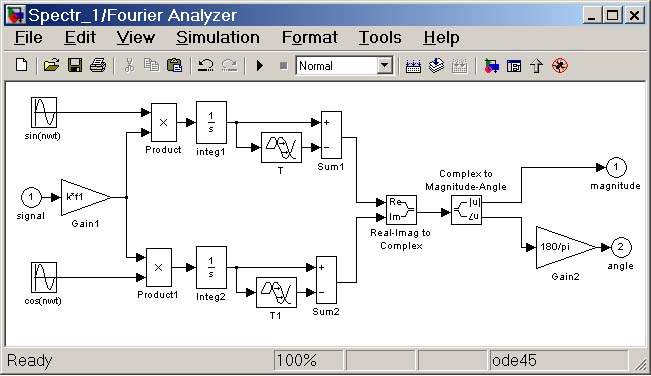

Для устранения этого недостатка можно модернизировать блок Fourier таким образом, чтобы в окне параметров задавать диапазон или вектор номеров гармоник, а на выходах иметь векторы амплитуд и фаз сигналов. Для модернизации блока необходимо сначала разорвать связь блока с библиотекой. Для этого требуется выделить блок и выполнить последовательность команд меню Edit/Link options/disable Link. После этого можно открыть блок командой Edit/Look under musk и приступить к редактированию. Новая схема блока показана на рис. 6.

Рис. 6

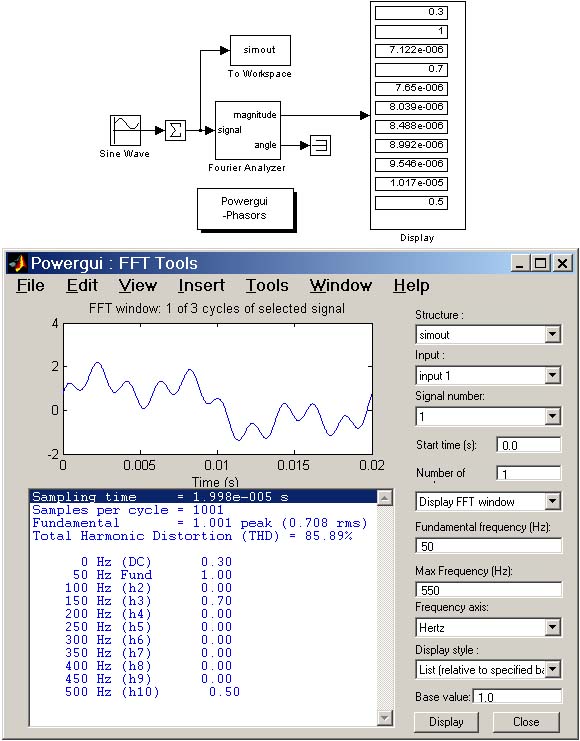

Суть модернизации заключается в том, что блоки в исходной версии, работающие со скалярами, заменяются блоками, выполняющими поэлементные матричные операции. Благодаря этому, в окне параметров блока становится возможным параметр Harmonic n (номер гармоники) задавать в виде вектора. На рис. 7 показан пример расчета гармонического состава сигнала, синтезированного из нескольких синусоидальных сигналов с разной амплитудой, частотой и фазой. Там же показаны результаты гармонического анализа, выполненные с помощью блока Powergui. Результаты расчета практически совпадают.

Рис. 7

Скачать пример (Spectr_1.zip)
