Код: Выделить всё
clear all
close all
lenDataSym = 100;%Число символов для модуляции
M = 2;%Порядок модуляции
Fs = 600000*4;%Частота дискретизации
symbRate = 600000;%Символьная скорость
samplePerSymb = Fs/symbRate;%Число отсчетов на символ
indexMod = 1;%Индекс модуляции
freqSep = indexMod*symbRate;%Расстояние между частотами модуляции
timeOffset = 1/4;
samplesOffset = timeOffset*samplePerSymb;%Временная отстройка выраженная в отсчетах
EbN0 = [7:0.25:12];
ber = zeros(1,length(EbN0));
for i=1:1:length(EbN0)
numerr = 0;
numbit = 0;
for numExp=1:2000
data = randsrc(1,lenDataSym, [0 1; 0.5 0.5]);%Генерация битового потока
dataSymb = bi2de(reshape(data,log2(M),[])','left-msb');%Перевод битового потока в символы
modSignal = fskmod(dataSymb,M,freqSep,samplePerSymb,Fs,'cont','gray');%fsk модулятор
recvSignal = awgn(modSignal,EbN0(i) - 10*log10(samplePerSymb) + 10*log10(log2(M)),'measured');%Добавление шума
recvSignal = recvSignal(samplesOffset+1:end-(samplePerSymb-samplesOffset));%Имитация временной отстройки
demodData = fskDemod(recvSignal,M,Fs,freqSep,samplePerSymb);%демодуляция
demodData = de2bi(demodData,'left-msb')';
demodData = demodData(:)';
numerr = numerr + sum(xor(demodData(1:end),data(1:end-1)));
numbit = numbit + length(data);
end
ber(i) = ber(i) + numerr/numbit;
% sprintf('ber = %d; Ebn0 = %d', ber(i), EbN0(i))
end
semilogy(EbN0,ber,'-*')
hold on
grid on
Имитацию временной отстройки моделирую следующим образом: отрезаю от начала сигнала несколько отсчетов. Таким образом я моделирую ситуацию, когда начало символа смещено на несколько отсчетов. В конце сигнала я отрезаю еще несколько отсчетов, чтобы в итоге длительность сигнала была кратна числу отсчетов на символ.
Демодулятор использую свой, код привожу ниже:
Код: Выделить всё
function [dataOut] = fskDemod(dataIn, M, Fs, freqSep, samplePerSymb)
dataOut = zeros(floor(length(dataIn)/samplePerSymb),1);
freqs = [-(M-1)/2:1:(M-1)/2]*freqSep;
mapGray = gray2bin([0:M-1],'fsk',M);
freqsGray = zeros(1,length(freqs));
for i=1:length(freqs)
freqsGray(i) = freqs(mapGray(i)+1);
end
t = [0:1:samplePerSymb-1]/Fs;
refSignals = zeros(M,samplePerSymb);
for i=1:1:M
refSignals(i,:) = exp(-1i*2*pi*t*freqsGray(i));
end
scalProd = zeros(1,M);
dataIn = reshape(dataIn,samplePerSymb,[])';
for i=1:1:length(dataOut)
for j=1:1:length(scalProd)
scalProd(j) = dot(dataIn(i,:),refSignals(j,:));
end
[~, ind] = max(scalProd);
dataOut(i) = ind-1;
end
end

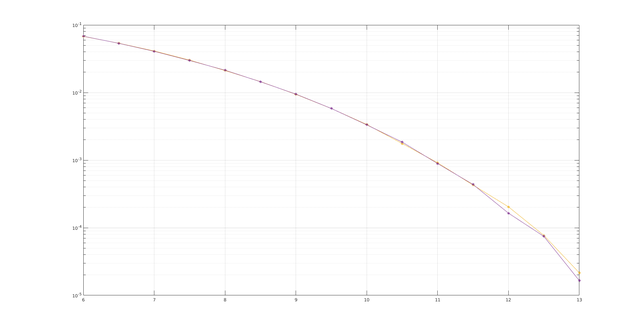

График BER в ситуации, когда временная отстройка равна нулю, (то есть когда я не отрезаю ничего от начала символа) совпадает с теоретической кривой, которую я получил из среды bertool.
После чего я строю график BER для ситуации, когда имеется отстройка в один отсчет (то есть, когда я отрезаю от начала сигнала один отсчет). При 4 отсчетах на символ, это соответствует отстройке равной 0,25 от длительности символа. График BER остался таким же. Как такое может быть? Ведь теперь, в демодуляторе при расчете скалярных произведений используется три отсчета от одного символа и один от другого, и по идее BER должен стать хуже.
Также, если я увеличиваю частоту дискретизации, чтобы увеличить число отсчетов на символ, например до 8 отсчетов на символ, и тоже отрезаю от начала символа 2 отсчета, чтобы величина отстройки также равнялась 0,25 от длительности символа, то BER ухудшается. Получается, что на BER влияет количество отсчетов на символ? Но ведь такого не должно быть.
