Femlab 2.3. Руководство пользователя (перевод с английского с редакторской правкой В.Е.Шмелева):
1.4. Трёхмерный графический интерфейс пользователя

  В оглавление книги \ К следующему разделу \ К предыдущему разделу

1.4.4. Скрытие объектов FEMLAB-модели

Если необходимо выделить объекты, загороженные другими объектами, то загораживающие объекты можно скрыть, обеспечивая доступ к объектам более задних планов. Во многих случаях можно обойтись без скрытия объектов, пользуясь средствами инструментальной панели Orbit/Pan/Zoom и меняя вид расчётной области. Скрытие объектов делает их невидимыми, обеспечивая доступ к другим объектам без изменения вида расчётной области.

В режиме Draw Mode можно скрывать геометрические объекты. По команде меню Draw/ Suppress Objects разворачивается диалоговое окно Geometry Object Suppression. Вид этого окна показан на рис. 1.60.

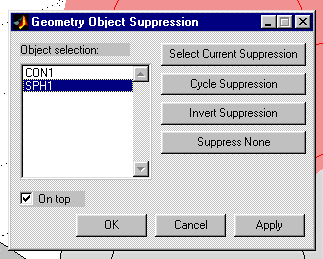

Рис. 1.60. Диалоговое окно скрытия геометрических объектов

Пусть расчётная область состоит из двух геометрических объектов – конуса и шара. Пусть при показе расчётной области в режиме Draw Mode действует режим Render Faces и Render Edges (см. рис. 1.61).

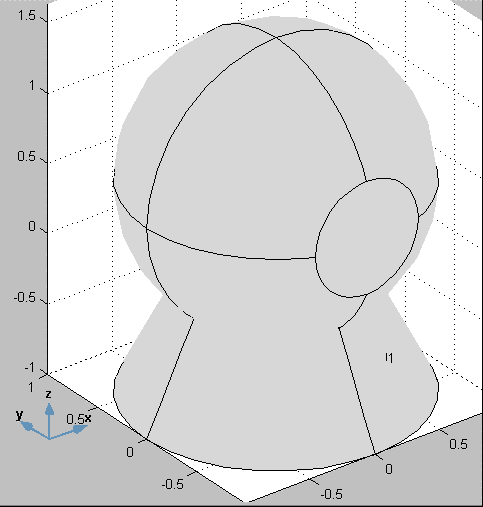

Рис. 1.61. Два геометрических объекта, один из которых предполагается скрыть

В диалоговом окне, изображённом на рис. 1.60, в списке выбора выделим метку шара SPH1 и нажмём кнопку OK. В результате геометрический объект шар будет скрыт (станет невидимым) (рис. 1.62).

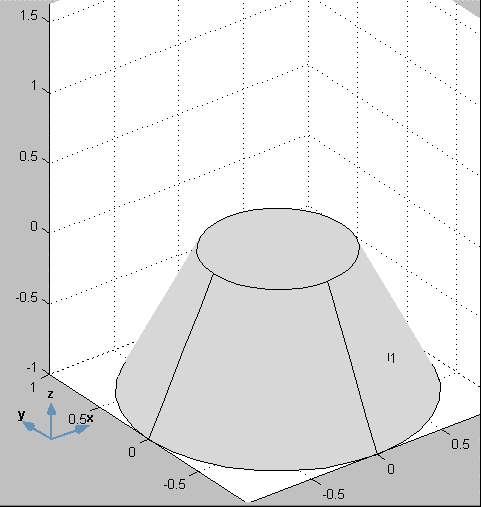

Рис. 1.62. Вид расчётной области (рис. 1.61) при скрытом шаре

В режиме Boundary Mode для скрытия граней можно воспользоваться командой меню Boundary/ Suppress Boundaries. Эта команда разворачивает диалоговое окно Boundary Suppression (рис. 1.63).

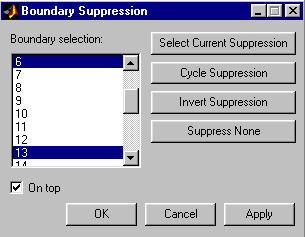

Рис. 1.63. Диалоговое окно скрытия граней в режиме Boundary Mode

В диалоговом окне, показанном на рис. 1.63, выделим грани 1, 6, 13 и нажмём кнопку OK. В результате в поле axes получим изображение расчётной области, показанное на рис. 1.64.

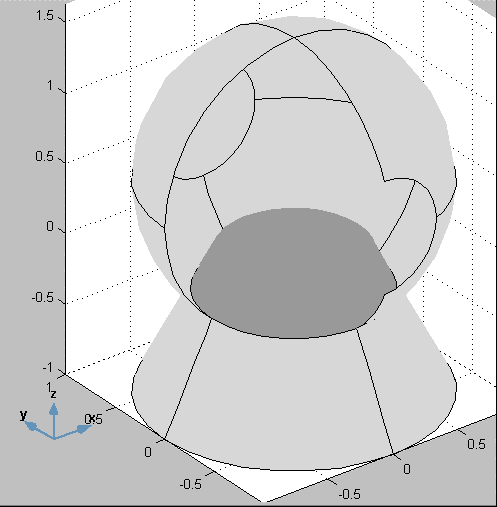

Рис. 1.64. Скрытие граней в режиме Boundary Mode

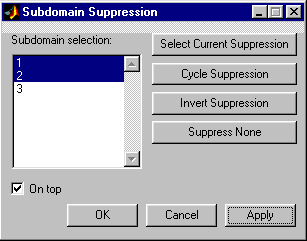

Рис. 1.65. Диалоговое окно скрытия зон

В режиме Subdomain Mode для скрытия зон можно воспользоваться командой меню Subdomain/ Suppress Subdomains. Эта команда разворачивает диалоговое окно Subdomain Suppression (рис. 1.65). На рис. 1.66 показан вид расчётной области при скрытых зонах № 1 и № 2. Видимая зона № 3 представляет собой пересечение конуса и шара.

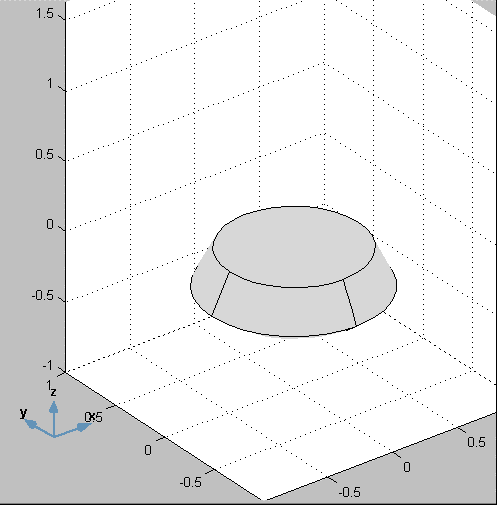

Рис. 1.66. Скрытие зон в режиме Subdomain Mode

Скрытие объектов в Boundary Mode и Subdomain Mode влияет на отображение расчётной области в режимах Mesh Mode и Post Mode. Скрытые объекты (границы и зоны) в этих режимах остаются скрытыми. Для примера покажем вид расчётной области в режиме Mesh Mode, если в уже рассмотренной системе скрыты зоны №1 и №2, а также граничные сегменты (грани) № 4, 6, 13, 23, режим показа граничных элементов сетки разрешён (рис. 1.67).

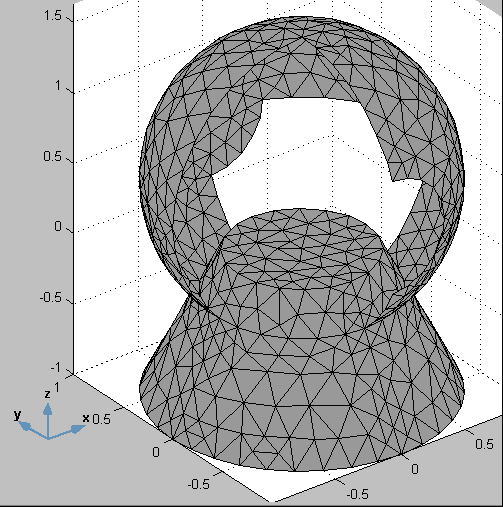

Рис. 1.67. Визуализация конечноэлементной сетки при наличии скрытых зон и граничных сегментов
