Femlab 2.3. Руководство пользователя (перевод с английского с редакторской правкой В.Е.Шмелева):
1.2. Навигатор моделей и библиотека моделей

  В оглавление книги \ К следующему разделу \ К предыдущему разделу

1.2.6. Страница настроек Навигатора моделей (закладка Preferences)

Закладка Preferences позволяет изменять параметры настройки Навигатора моделей. Ниспадающее меню Startup mode позволяет выбрать закладку Навигатора моделей, отображаемую при запуске GUI-приложения femlab: Model Navigator - New, Model Navigator - Model Library, Model Navigator - User Models, Model Navigator - Multiphysics, Model Navigator - Preferences, Open file – открыть указанный mat-файл, Preference file – загрузить настройки из указанного mat-файла. Строка редактирования Model Library path позволяет изменить путь доступа к Библиотеке моделей. Строка редактирования User models path позволяет задавать и изменять путь доступа к директории собственных моделей. Строка редактирования Preference file позволяет задавать и изменять спецификацию файла настроек GUI-приложения femlab. Рядом с этой строкой редактирования имеется кнопка Browse, нажатие которой раскрывает браузер, из которого можно выбрать нужный файл и загрузить его спецификацию в строку редактирования. Включенный флажок Apply on new models обеспечивает применение файла настройки ко всем новым моделям, создаваемым в femlab. Общий вид закладки Preferences показан на рис. 1.40.

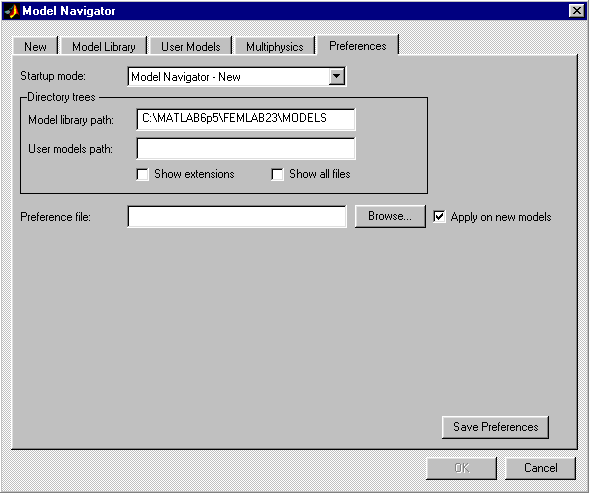

Рис. 1.40. Закладка Preferences Навигатора моделей
