1.1.2. Просмотр коэффициентов граничных условий и PDE

В п. 1.1.1 рассматривалась модель теплопередачи от изолированной медной жилы через алюминиевый радиатор в окружающее пространство. Моделирование проводилось в двумерном прикладном режиме “Physics models/ Heat transfer/ Linear stationary”. Выше было сказано, что такие прикладные режимы называются режимами “физического” моделирования. Существуют также “уравнение-основанные” прикладные режимы (см. Введение к разделу 1). В этих режимах задачи формулируются в терминах обобщённых PDE (в “физических” режимах – в терминах соответствующих физических дисциплин). В “физических” режимах работы GUI-приложения femlab имеется возможность просмотра и редактирования параметров обобщённых PDE и соответствующих граничных условий. Для этого предусмотрены следующие команды меню: Boundary/ View as Boundary Coefficients и PDE/ View as PDE Coefficients.

Если включить режим Boundary/ View as Boundary Coefficients, то выполнение команды Boundary/ Specify Boundary Conditions приведёт к развёртыванию диалогового окна ввода граничных условий, соответствующего прикладному режиму PDE modes/ Coefficient/ Linear stationary. Если в “физическом” режиме заданы граничные условия как на рис. 1.9, то в режиме Boundary/ View as Boundary Coefficients соответствующее диалоговое окно будет иметь вид, показанный на рис. 1.21.

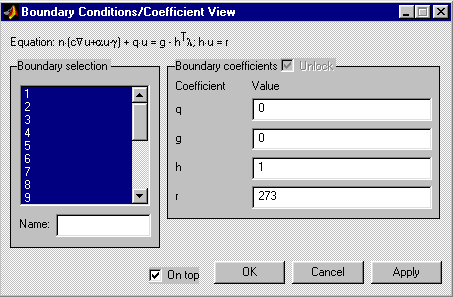

Рис. 1.21. Диалоговое окно ввода граничных условий в терминах обобщённых параметров

Если включить режим PDE/ View as PDE Coefficients, то выполнение команды PDE/ PDE Specification приведёт к развёртыванию диалогового окна ввода коэффициентов PDE, соответствующего прикладному режиму PDE modes/ Coefficient/ Linear stationary. Если в “физическом” режиме заданы коэффициенты PDE как на рис. 1.12, 1.13, то в режиме PDE/ View as PDE Coefficients соответствующие диалоговые окна будут иметь вид, показанный на рис. 1.22, 1.23.

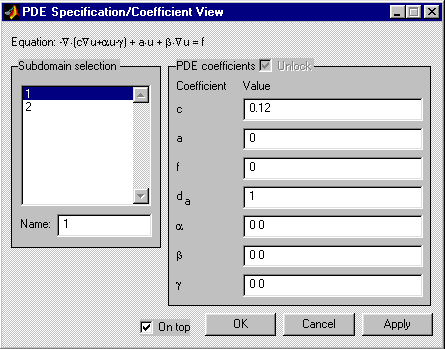

Рис. 1.22. Просмотр и редактирование обобщённых параметров свойств меди

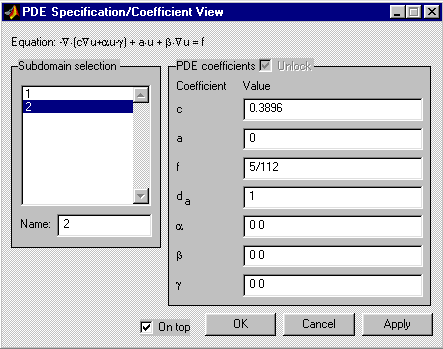

Рис. 1.23. Просмотр и редактирование обобщённых параметров свойств алюминия

Режимы “Boundary/ View as Boundary Coefficients” и “PDE/ View as PDE Coefficients” весьма полезны при изучении самых различных физических прикладных дисциплин: теплопередача, электромагнетизм, динамика жидкостей, строительная механика, диффузия и др.
